Volkswagen Passat digitalna instrument tabla: Vodič za ugradnju 2016–2017
Volkswagen Passat PQ Vodič za ugradnju digitalne instrument table 2016–2017
Ovo Volkswagen Passat PQ Vodič za instalaciju digitalne instrument table Objašnjava potvrđenu rutu instalacije za 2016–2017. godinu za kupce i instalatere koji nadograđuju originalnu mehaničku instrument tablu na digitalni displej u OEM stilu.
Postupak uključuje pregled paketa, potrebna podešavanja prije instalacije, uklanjanje originalnog instrument tableta, prijenos matične ploče specifične za vozilo, prijenos ukrasnog okvira, rukovanje pomoćnom pločom gdje je opremljena, usmjeravanje USB kabela, kalibraciju nakon instalacije i konačne provjere funkcionalnosti.
Šta Plug-and-Play znači na ovoj PQ ruti za Passat: Podržana instalacija koristi originalnu vezu ožičenja vozila bez rezanja ili spajanja fabričkog snopa kablova. Plug-and-play ne znači da nije potrebno rastavljanje: ovaj postupak uključuje uklanjanje originalnog instrument tableta, premještanje matične ploče, premještanje ukrasnog okvira, rukovanje odgovarajućom pomoćnom pločom i provjere konfiguracije nakon instalacije.
Dokazi i opseg korišteni za ovaj vodič za instalaciju
Pripremio
iKagoo tehnička podrška
Upute za instalaciju i ugradnju digitalne instrument table Volkswagen Passat PQ.
Ruta vozila
Ugradnja digitalne instrument table Volkswagen Passat PQ za potvrđenu seriju 2016–2017.
Upotrijebljeni dokazi
Stvarne fotografije instalacije, reference pomoćne ploče, slike konfiguracije i videozapisi za podršku pri instalaciji.
Posljednja provjera
Maj 2026. Ugradnja i zahtjevi za zadržane komponente trebaju biti potvrđeni prije kupovine.
Koristite ovaj vodič kada vam je neizvjesna izvorna ruta nadzorne ploče ili pravi izbor hardvera.
Koristite ovo kada vaš zahtjev uključuje prikaz navigacije, izlaz vezan za CarPlay ili HDMI projekciju.
Koristite ovo nakon instalacije kada je potreban online ili USB softverski update.
Otvorite putanju proizvoda nakon što potvrdite da se vaš originalni klaster podudara s ovim postupkom instalacije.
Potvrdite rutu Volkswagen Passat PQ prije narudžbe
Ovaj vodič za ugradnju je za potvrđeni Volkswagen Passat PQ digitalni klaster za vozila 2016–2017. Ne naručujte samo na osnovu modelne godine. Prije kupovine, potvrdite oblik originalnog mehaničkog instrument klastera, otvor na kontrolnoj tabli, raspored konektora i sve potrebne zadržane fabričke komponente.
Ovo Nadogradnja digitalne instrument table za Volkswagen Passat izrađena je oko OEM-stil koncepta konverzije, a ne oko generične zamjene ekrana. Ključna logika instalacije je ukloniti originalni mehanički klaster, prenijeti originalnu matičnu ploču specifičnu za vozilo u novo digitalno kućište i ponovo instalirati kompletiran sklop s ispravnim ukrasnim okvirom i pravilnim vođenjem kabelskog snopa.
Putanja instalacije prikazana u ovom vodiču ponovo koristi originalnu matičnu ploču klastera specifičnu za vozilo unutar novog kućišta digitalnog klastera. Ovo je namijenjeno za zadržavanje originalnog odnosa ploče i podržanog ponašanja podataka o vozilu za potvrđenu putanju proizvoda. Konačna provjera funkcije je i dalje potrebna nakon instalacije.
Originalni oblik klastera
Potvrdite da se originalna mehanička instrument tabla i otvor na kontrolnoj tabli podudaraju s fotografisanim putem u ovom vodiču.
Godina vozila i ruta
Navedite godinu vozila i potvrdite da vaš automobil pripada podržanoj Passat PQ 2016–2017 produktnoj ruti.
Fotografije prije kupovine
Ako niste sigurni, pošaljite jasnu fotografiju kontrolne table i originalne instrument table prije naručivanja fizičkog hardvera.
Provjera kupca: ako vaš originalni instrument tabli ili raspored komandne table ne odgovara slikama u ovom vodiču, pošaljite fotografije vozila i komandne table radi provjere kompatibilnosti prije naručivanja.
Provjerite paket prije početka instalacije
Prije rastavljanja, postavite sve dijelove na čistu radnu površinu i potvrdite da su glavna jedinica, kablovski snop i priloženi pribor prisutni. To sprečava da se instalacija zaustavi nakon što je originalni instrument već uklonjen.
Kontrolna lista paketa
- Glavna jedinica digitalnog instrument table Volkswagen Passat PQ
- Namjenski komunikacijski kablovski snop
- Odvijač kompatibilan s Torxom, isporučen ili potreban za ovu ugradnju
- USB povezani kabel za podržan pristup ažuriranju
- Svi dodatni dodaci uključeni u naručenu verziju
Dovršite ove postavke prije uklanjanja originalnog instrument panela
Prije nego što dotaknete originalni instrument panel, dovršite potrebne operacije podešavanja upozorenja u meniju vozila. Ovo je dio procesa instalacije i ne treba ga odgađati do nakon demontaže.
Koraci potrebnih podešavanja
- Podesite upozorenje za zimske gume na maksimalnu vrijednost.
- Podesite upozorenje o brzini na maksimalnu vrijednost.
- Onemogućite obje funkcije na multifunkcionalnom displeju prije uklanjanja originalnog instrument panela.
Zašto je ovo važno: ruta instalacije uključuje provjeru funkcija nakon instalacije i kalibraciju. Dovršite pripremne korake redoslijedom, umjesto da pokušavate ispravljati izbježive probleme s postavkama nakon što je kontrolna ploča ponovo sastavljena.
Potrebni alati prije početka instalacije
Pripremite odgovarajuće alate za oblogu i predmete za radni stol prije demontaže. Ova instalacija uključuje uklanjanje unutrašnjih obloga, rukovanje elektronskim komponentama i rad na prenosu ukrasnog okvira.
Alati za uklanjanje
- Alati za uklanjanje obloga bez oštećenja
- Odvijač kompatibilan s Torxom za vijke za pričvršćivanje instrument panela
- Mikrofiber ručnik za zaštitu površina obloge komandne ploče
Alat za klupu i okvir
- Čista zaštićena radna površina
- Mjere opreza pri rukovanju protiv statičkog elektriciteta za rad na pločicama
- Nož ili odgovarajući alat za kontrolisano uklanjanje ljepila
- Odgovarajuće ljepilo za ponovno postavljanje prenesenog dekorativnog okvira
Graničenje rukovanja: ovo nije zamjena samo za ekran. Postupak uključuje prijenos unutrašnjih komponenti. Ako instalater nije siguran u rad s izloženom elektronikom instrument table i prenesenim fabričkim dijelovima, koristite iskusnog tehničara za retrofitting.
Uklonite originalni Volkswagen Passat PQ mehanički instrument-klaster
Ukrasna lajsna oko područja ventilacijskog otvora i instrument-klastera mora se pažljivo ukloniti. Lajsna je pričvršćena kopčama, a središnji dio uključuje ožičenje za sat na instrument-tabli, tako da redoslijed uklanjanja ima značaj.
Uklonite dekorativnu lajsnu središnjeg ventilacijskog otvora
Počnite s dugom dekorativnom lajsnom preko područja središnjeg ventilacijskog otvora. Pažljivo otpustite kopče i imajte na umu da područje središnjeg sata uključuje kabelski snop.
Počnite otpuštati lajsnu sa lijeve strane otvora za zrak
Lijeva strana je preporučena početna tačka za kontrolisano otpuštanje kopči ukrasa bez nasilnog pritiskanja panela.
Pažljivo otpustite ukras na desnoj strani
Nastavite na desnoj strani koristeći istu kontrolisanu metodu otpuštanja ukrasa. Radite postepeno preko panela kako biste smanjili oštećenje kopči.
Odvojite područje gornjeg poklopca stuba upravljača
Pažljivo otpustite gornji poklopac stuba upravljača kako biste stvorili pristup oko originalne instrument table prije uklanjanja pričvrsnih tačaka.
Pripremite potreban Torx-kompatibilni odvijač
Koristite odgovarajući tip odvijača za ovu proceduru prije pokušaja otpuštanja originalnih vijaka za pričvršćivanje instrument table.
Uklonite pričvrsne vijke i otpustite originalnu instrument tablu
Nakon što se ukloni okolni panel, otpustite dva Torx vijka u donjem srednjem dijelu. Instrumentna tabla je također učvršćena bočnim kopčama, pa je pažljivo povucite naprijed i imajte na umu da je stražnji snop i dalje povezan.
Odspojite originalni tvornički snop
Ispravno otvorite zaključavanje konektora, odspojite snop bez uvrtanja i uklonite originalnu mehaničku instrumentnu tablu iz vozila.
Prenesite originalnu matičnu ploču instrument table u novo digitalno kućište
Ovo je glavna faza Ugradnje digitalnog instrument klastera za Passat PQ. Originalna matična ploča instrument klastera specifična za vozilo uklanja se iz mehaničkog kućišta i ugrađuje u novo digitalno kućište instrument klastera za potvrđenu rutu proizvoda.
Kritično pravilo rukovanja: prije dodirivanja unutrašnjih elektroničkih komponenti, ispraznite statički elektricitet i držite ploče samo za stabilne rubove. Držite sve uklonjene fabričke dijelove organizirane dok digitalni klaster ne bude instaliran i provjeren.
Uklonite zadnje zavrtnje sa originalnog kućišta instrument table
Uklonite četiri zadnja pričvrsna zavrtnja sa originalne mehaničke instrument table prije otvaranja kućišta.
Otvorite originalno zadnje kućište
Nakon uklanjanja zavrtnja, pažljivo otvorite originalno zadnje kućište kako biste otkrili unutrašnji sklop instrument table.
Uklonite četiri kazaljke i povezane komponente skale
Originalne kazaljke i pripadajuće komponente sa strane skale moraju se ukloniti prije pripreme fabričke matične ploče za prijenos.
Pažljivo uklonite originalni mali displej
Uklonite četiri zavrtnja iza originalnog malog displeja, zatim pažljivo podignite panel bez prisiljavanja matične ploče ispod njega.
Zaštitite i uskladištite uklonjenu fabričku displej ploču
Tokom instalacije čuvajte uklonjenu fabričku displej ploču zaštićenom. Ne bacajte originalne dijelove prije nego što završeni digitalni instrument tablu prođe završnu provjeru.
Uklonite senzore pokazivača, ali zadržite originalni zujalnik
Otpustite svaki senzor pokazivača sa njegove tačke pričvršćenja. Originalni zujalnik ili zvučnik instrument table na lijevoj strani mora ostati na mjestu gdje je to potrebno za ovaj način instalacije.
Potvrdite pripremljeno stanje fabričke matične ploče
U ovom trenutku, fabrička matična ploča treba biti pripremljena u ispravnom stanju za ugradnju u novo kućište digitalnog instrument klastera.
Umetnite originalnu matičnu ploču u kućište digitalnog klastera
Ugradite pripremljenu originalnu matičnu ploču u novo digitalno kućište i učvrstite je pomoću predviđenih montažnih tačaka.
Povežite namjenski komunikacijski kabl
Originalna matična ploča i nova digitalna displej jedinica komuniciraju putem namjenskog kabla isporučenog za potvrđenu rutu ugradnje.
Postavite USB kabl za ažuriranje prije konačnog ponovnog sastavljanja
Postavite USB kabl na pristupačno mjesto, kao što je donje lijevo područje za odlaganje, tako da ostane dostupan za podržane buduće postupke ažuriranja softvera.
Granica funkcije displeja: ako vaš zahtjev za kupovinu uključuje navigaciju, CarPlay-povezani prikaz ili HDMI projekciju unutar instrument table, zasebno potvrdite podržanu putanju povezivanja prije naručivanja. Pročitajte VW Audi digitalna instrument tabla CarPlay vodič za rute.
Prenesite originalni dekorativni okvir obloge
Elektronska konverzija je samo jedan dio instalacije. Da bi se sačuvao izgled instrument table u OEM stilu, originalni dekorativni okvir prenosi se na novu digitalnu sklopku instrument table.
Uklonite originalni dekorativni prednji okvir
Odvojite originalni dekorativni prednji okvir od mehaničkog tijela instrument table kako bi se mogao ponovo koristiti na novoj digitalnoj sklopci instrument table.
Odvojite okvir od originalne baze
Nakon što se odvoji od originalnog tijela instrument table, prednji okvir rukujte zasebno i zaštitite njegov vidljivi završni sloj.
Pažljivo uklonite postojeći ljepilo
Koristite odgovarajući alat da pažljivo uklonite postojeći vruće-topivi ljepilo kako bi se originalni dekorativni okvir mogao čisto postaviti na novu sklopku.
Potvrdite potpuno odvojen originalni dekorativni okvir
Originalni dekorativni okvir sada bi trebao biti potpuno odvojen, čist i spreman za poravnanje s novim područjem potpore digitalnog klastera.
Pripremite novo područje potpore okvira digitalnog klastera
Pregledajte područje potpore na novom sklopu digitalnog klastera prije nanošenja ljepila i poravnanja prenesenog dekorativnog okvira.
Pričvrstite originalni dekorativni okvir na novi klaster
Pažljivo nanesite odgovarajuće ljepilo i pravilno poravnajte okvir kako bi završni izgled instrument table ostao uredan i kao iz fabrike.
Ponovo ugradite završeni sklop digitalnog klastera
Nakon što je okvir pričvršćen i digitalni klaster u potpunosti sastavljen, vratite završenu jedinicu na instrument tablu i dovršite provjere postinstalacijskih postavki.
Provjerite originalnu malu pomoćnu ploču prije zatvaranja klastera
Neki originalni mehanički instrumenti viših specifikacija uključuju malu pomoćnu ploču iza fabričkog displeja. Ako vaš originalni instrument ima ovu ploču, ona se mora prenijeti i pravilno učvrstiti u novom digitalnom sklopu instrumenta.
Važno: Ako je potrebna originalna pomoćna ploča i ona se zaboravi ili pogrešno ugradi, tačnost prikaza goriva može biti pogođena i instrument tabla može prijaviti grešku. Potvrdite ovu komponentu prije završne montaže.
Potpuna konfiguracija i kalibracija nakon fizičke instalacije
Nakon što je digitalni klaster fizički instaliran i ispravno se uključuje, dovršite potrebne provjere nakon instalacije. To uključuje rad kontrolnog menija, potvrdu postavki upozorenja, provjeru pomoćne ploče gdje je primjenjivo, radove na kalibraciji i fizičku korekciju svjetla za podržanu rutu.
Referenca za kontrole na upravljačkom stupu
Pregledajte ove slike kontrola prije korištenja konfiguracijskih videa. One prikazuju rad kontrola na upravljačkom stupu koji se koristi za ulazak u menije, kretanje kroz postavke i potvrdu prilagodbi nakon instalacije.
Video za podešavanje zimskih guma i upozorenja o brzini
Koristite ovo prije uklanjanja originalnog klastera kako biste potvrdili potrebnu operaciju podešavanja upozorenja.
Video za instalaciju male pomoćne ploče
Koristite ovo kada originalni klaster sadrži zadržanu pomoćnu ploču prikazanu u ovom vodiču.
Video za kalibraciju nakon instalacije
Koristite ovo tek nakon što je fizička instalacija završena i uređaj se ispravno uključuje.
Video za korekciju podešavanja fizičkog svjetla
Koristite ovu referencu ako instalirana ruta zahtijeva provjeru ili ispravljanje ponašanja prikaza fizičkog svjetla.
Potpuni video instalacije Volkswagen Passat PQ digitalnog klastera
Pogledajte ovaj kompletan video prije uklanjanja originalnog klastera. Podržava redoslijed demontaže, prijenosa matične ploče, prijenosa dekorativnog okvira i ponovnog sastavljanja korišten u ovom članku.
Održavanje softvera nakon instalacije: ako kasnije instalirani digitalni klaster bude trebao podržano održavanje firmware-a, nemojte primjenjivati nepoznat paket. Slijedite Vodič za ažuriranje softvera digitalne instrument table VW Audi za Online i USB rute ažuriranja.

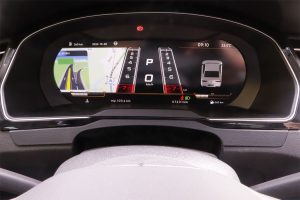

Završen rezultat nadogradnje Volkswagen Passat LCD instrument table
Nakon što se originalna matična ploča prenese, dekorativni okvir instalira, jedinica ponovno sastavi i završe provjere nakon instalacije, konačni Nadogradnja Volkswagen Passat LCD instrument table trebao bi izgledati čisto i integrirano s originalnim dizajnom instrument table.
Kupite digitalni instrument-klaster za Volkswagen Passat od iKagoo
Ako se vaš originalni mehanički klaster, otvor na instrument-tabli i ruta zadržanih komponenti podudaraju s ovim vodičem, koristite stranicu proizvoda iKagoo za kupovinu fizičkog Volkswagen Passat digitalna instrument tabla.
Volkswagen Passat digitalna instrument tabla
Hardverska ruta za kupce koji traže Nadogradnja digitalne instrument table za Volkswagen Passat, Ugradnje digitalnog instrument klastera za Passat PQ ili Plug-and-Play Passat digitalni klaster konverziju koristeći originalnu putanju ožičenja vozila bez rezanja ili spajanja fabričkog snopa.
Niste sigurni koji klaster odgovara?
Ako se vaša originalna instrument-tabla ne podudara jasno s ovom Passat PQ rutom, koristite potpuni iKagoo vodič za odabir digitalnog instrument-klastera prije nego što izvršite narudžbu.
Trebate podršku za paket ažuriranja softvera?
Ako je vaš Volkswagen digitalni instrument cluster već instaliran i trebate upute za održavanje firmvera, počnite s Vodič za ažuriranje softvera digitalne instrument table VW Audi.
Ako vam je potrebna podrška za kompatibilan softverski paket ažuriranja za prihvatljiv podržani sistem, koristite zasebni FixMyDash ruta podrške.
Granica usluge: FixMyDash pruža provjeru kompatibilnosti i podršku za ažuriranje paketa gdje je dostupno u okviru odabranog perioda podrške. To nije usluga popravke hardvera i ne garantuje rješavanje svakog postojećeg problema na instrument tabli, ožičenju, ekranu ili drugog nepovezanog kvara vozila.
Često postavljana pitanja o instalaciji Passat PQ Digital Cluster
Šta znači plug-and-play za ovaj Volkswagen Passat PQ digital cluster?
To znači da podržana instalacija koristi originalnu vezu ožičenja vozila bez rezanja ili spajanja fabričkog snopa. Instalacija i dalje zahtijeva uklanjanje originalnog cluster-a, prijenos matične ploče, prijenos dekorativnog okvira, odgovarajuće rukovanje zadržanim komponentama i provjere konfiguracije nakon instalacije.
Mogu li naručiti ovaj digital cluster samo prema godini vozila?
Ne. Ovaj vodič je za potvrđenu Volkswagen Passat PQ 2016–2017 rutu. Prije kupovine potvrdite oblik originalnog cluster-a, otvor na instrument tabli i putanju komponenti.
Zašto se originalna matična ploča ponovo koristi?
Zato što je ova ruta instalacije dizajnirana oko prijenosa originalne matične ploče cluster-a specifične za vozilo u novo digitalno kućište. Ovo je namijenjeno da zadrži podržani odnos originalne ploče za potvrđenu rutu, ali je i dalje potrebna konačna provjera funkcije nakon instalacije.
Može li se originalni zvučnik ili buzzer instrument table ukloniti?
Ne, ne tamo gdje potvrđena ruta zahtijeva da ostane. Originalni zujalica ili zvučnik treba zadržati kao što je prikazano, jer uklanjanje potrebne komponente može uzrokovati grešku povezanu s instrument tablom.
Šta ako originalna instrument tabla uključuje malu pomoćnu ploču?
Prenesite je ispravno prije konačne montaže. Ako se potrebna originalna pomoćna ploča izostavi ili nepravilno ugradi, tačnost prikaza goriva može biti pogođena i instrument tabla može prijaviti grešku.
Da li ovaj vodič potvrđuje CarPlay ili navigacijski prikaz unutar instrument table?
Ne, ne samo fizičkom instalacijom. Ako vam je potrebna navigacija, CarPlay-povezani prikaz ili HDMI projekcija unutar digitalne instrument table, zasebno potvrdite podržanu rutu putem VW Audi digitalna instrument tabla CarPlay vodič za rute.
Kako treba ažurirati instrument tablu nakon instalacije?
Koristite samo podržanu metodu ažuriranja za potvrđenu verziju digitalne instrument table. Pročitajte Vodič za ažuriranje softvera digitalne instrument table VW Audi prije primjene Online ili USB paketa ažuriranja.
Gdje mogu kupiti fizički digitalni instrument panel za Volkswagen Passat?
Kupite hardver putem iKagoo nakon potvrde kompatibilnosti. Otvorite Stranica proizvoda za digitalni instrument panel Volkswagen Passat kada se vaša originalna ruta instrument table podudara s ovim vodičem za instalaciju.
Gdje mogu zatražiti podršku za softverski paket ako već posjedujem podržani instrument panel?
Koristite zasebnu FixMyDash uslugu podrške za softver. The Volkswagen / Audi paket nadogradnje digitalnog klastera pruža podršku za kompatibilne pakete ažuriranja gdje je dostupna u okviru odabranog roka podrške.
